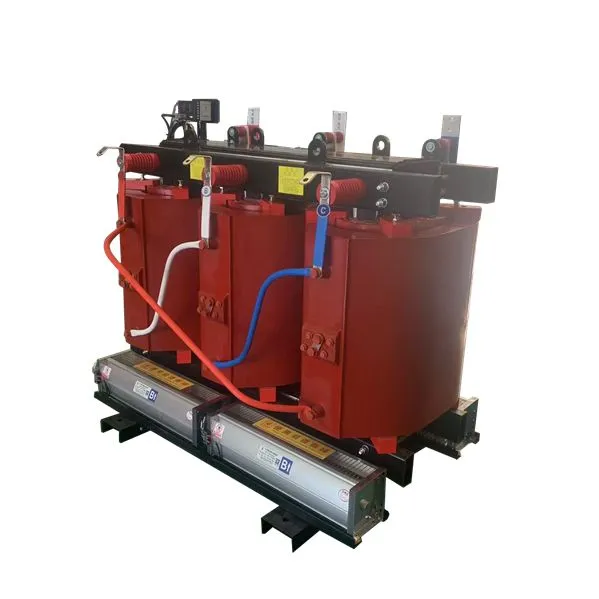

630 kVA Cast Coil Transformer-6,6/0,55 kV|Sør-Afrika 2025
Kapasitet: 630 kVA
Spenning: 6,6/0,55 kV
Funksjon: med temperaturkontroller og vifter
Transformator av støpt harpiks med tørr type – The Flame-Resistant, Silent Energy Solution!
01 Generelt
1.1 Prosjektbeskrivelse
630 kVA tørr type transformator ble levert til Sør-Afrika i 2025. Merkeeffekten til transformatoren er 630 kVA med ONAN/ONAF kjøling. Primærspenningen er 6,6 kV med ±2*2,5% tappeområde (NLTC), sekundærspenningen er 0,55 kV, de dannet en vektorgruppe av Dyn11.
Cast Resin Dry Type Transformer er en banebrytende-elektrisk løsning designet for overlegen sikkerhet, effektivitet og pålitelighet. I motsetning til tradisjonelle olje-fylte transformatorer, bruker den en flammehemmende-epoksyharpiks for å kapsle inn viklingene, og eliminerer risikoen for oljelekkasjer, branner og miljøfarer.
Disse transformatorene er ideelle for innendørs installasjoner, de fungerer lydløst, krever minimalt vedlikehold og er svært motstandsdyktige mot fuktighet, støv og korrosive miljøer.
Med utmerket termisk stabilitet og selvslukkende-egenskaper sikrer de uavbrutt strøm i kritiske applikasjoner som kommersielle bygninger, sykehus, datasentre og industrianlegg. Å velge en transformator av støpt harpiks med tørr type betyr å investere i et rent, miljøvennlig-og langvarig- kraftdistribusjonssystem som prioriterer sikkerhet og ytelse.
1.2 Teknisk spesifikasjon
630 kVA tørr type transformator spesifikasjon og datablad
|
Levert til
Sør-Afrika
|
|
År
2025
|
|
Type
Transformator av tørr type
|
|
Kjernemateriale
Kornorientert silisiumstålplate
|
|
Standard
IEC60076
|
|
Nominell effekt
630kVA
|
|
Hyppighet
50 HZ
|
|
Vektor gruppe
Dyn11
|
|
Fase
3
|
|
Kjøletype
ONAN/ONAF
|
|
Primær spenning
6,6kV
|
|
Sekundær spenning
0,55kV
|
|
Vikle materiale
Aluminium
|
|
Impedans
6%
|
|
Trykk på Changer
NLTC
|
|
Tapping Range
±2*2,5%@primærside
|
|
Ingen lasttap
1,3KW
|
|
Ved belastningstap
6,5KW
|
1.3 Tegninger
630 kVA støpt harpiks tørr transformatordiagram tegning og størrelse.
02 Produksjon
2.1 Kjerne
Transformatoren av kjernetypen er konstruert med høy-permeabilitet kald-valsede silisiumstållamineringer i en trinn-runde stablingskonfigurasjon for å redusere hysterese og virvelstrømstap. Core Type-strukturen sikrer jevn viklingsfordeling og forbedret varmespredning. Med et anti-isolasjonsbelegg gir den stillegående drift, lav temperaturøkning og forbedret energieffektivitet for pålitelig ytelse.
2.2 Vikling
Transformatoren har epoksyharpiksviklinger, som sikrer overlegen isolasjon og mekanisk styrke. HV/LV-viklingene er laget av aluminiumsledere med mellomlagsisolasjon for økt dielektrisk styrke. Bøsninger i transformatoren er installert ved viklingsterminaler for sikre elektriske tilkoblinger og enkelt vedlikehold. Viklingene er fukt-bestandige og støvbestandige-, ideelle for tøffe miljøer.
2.3 Sluttsamling
Transformatoren har en avansert design, med epoksy-harpiksstøpte viklinger og trinn-overlappede kjerner satt sammen med forsterkede transformatorisolasjonsbraketter. Enheten integrerer en intelligent temperaturkontroller og kjølevifter som automatisk justerer luftstrømmen basert på belastningsforhold. Med fullt isolerte,-korrosjonsbestandige foringer og terminaler, sikrer dens åpne-rammestruktur med optimaliserte luftstrømkanaler effektiv varmeavledning for pålitelig drift under ulike belastningsforhold.
03 Testing
|
Ingen. |
Testelement |
Enhet |
Akseptverdier |
Målte verdier |
Konklusjon |
|
|
1 |
Måling av viklingsmotstand |
/ |
Maksimal motstandsubalansehastighet Linjemotstand: Mindre enn eller lik 2 % |
HV (linje) |
LV (linje) |
Pass |
|
0.06% |
0.61% |
|||||
|
2 |
Måling av spenningsforhold og sjekk av faseforskyvning |
/ |
Toleranse for spenningsforhold på hoveduttak: ±1/10 Tilkoblingssymbol: Dyn11 |
-0.02% ~ 0.16% Dyn11 |
Pass |
|
|
3 |
Måling av kortslutningsimpedans- og belastningstap |
/ kW kW |
t:120 grader Z%: målt verdi Pk: målt verdi Pt: målt verdi |
6.02% 4.55 6.28 |
Pass |
|
|
4 |
Måling av ingen-lasttap og strøm ved 90 % og 110 % av nominell spenning |
/ kW |
I0:: gi målt verdi P0: gi målt verdi |
90 % Ur |
0.414 0.985 |
Pass |
|
100 % Ur |
0.46 1.095 |
|||||
|
110 % Ur |
0.506 1.204 |
|||||
|
5 |
Påført spenningstest |
/ |
HV: 20kV 60s LV: 3kV 60s |
Ingen kollaps av testspenningen forekommer |
Pass |
|
|
6 |
Indusert spenningsmotstandstest |
/ |
Påført spenning (KV): 2 Ur Indusert spenning (KV): 1.1 Varighet(er):40 Frekvens (HZ): 150 |
Ingen kollaps av testspenningen forekommer |
Pass |
|
|
7 |
Delvis utladningstest |
pc |
Maksimalt nivå av delutslipp skal være 10 pC |
＜10 |
Pass |
|
04 Pakking og frakt
4.1 Pakking
Transformatoren av støpt harpiks med tørr type er sikkert pakket i kraftige-kryssfinerkasser, og gir robust beskyttelse under transport og lagring.
Metall-forsterkede kanter forbedrer støtmotstanden, mens tilpasset demping beskytter kjernen og viklingene. Ekstern merking (tyngdepunkt, fuktadvarsler, løftepunkter) samsvarer med globale logistikkstandarder.
4.2 Frakt
Transformatoren sendes under CIF (Cost, Insurance & Freight) vilkår til sjøs fra de kinesiske hovedhavnene til Durban, Sør-Afrika. Transformatortransporten inkluderer full sjøforsikring som dekker total lastverdi. Profesjonelle speditionstjenester tilbys for tollbehandling og inspeksjon ved destinasjonshavnen.
Rask henting ved ankomst anbefales for å forhindre demurrage kostnader.
05 Nettsted og sammendrag
Som en pålitelig løsning for kraftsystemer skiller Transformer av Cast Resin Dry Type seg ut med sin olje-frie design, brannmotstand, fuktbeskyttelse og vedlikeholdsfrie-drift, noe som gjør den ideell for kommersielle bygninger, industrianlegg og fornybar energi. Med presisjonsteknikk og streng kvalitetskontroll, leverer hver enhet høy effektivitet, sikkerhet og holdbarhet.
Ved å velge oss får du ikke bare et overlegent produkt, men også ekspert teknisk støtte og omfattende ettersalgsservice.- For tekniske detaljer eller tilpassede løsninger, kontakt vårt ingeniørteam i dag!
