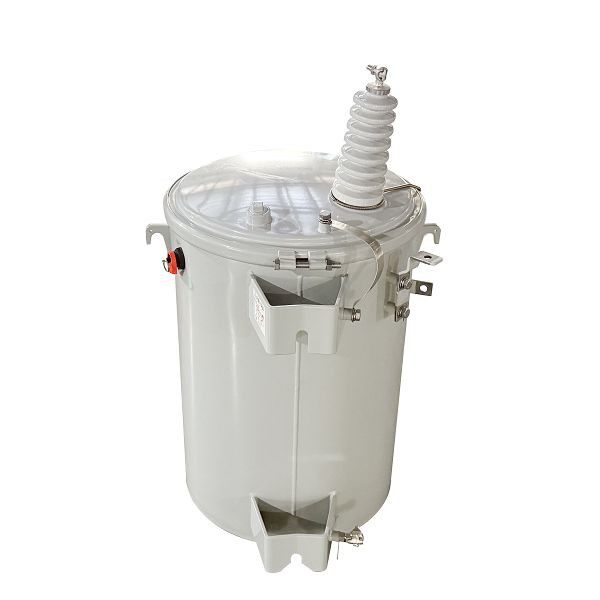

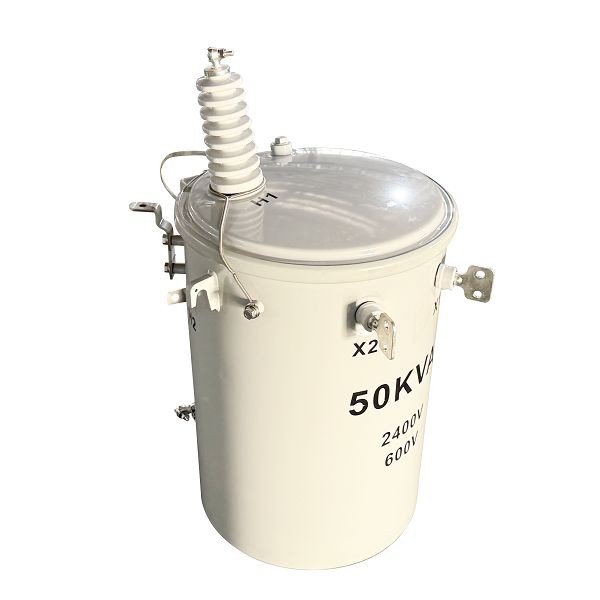

50 KVA stangmontert transformator 3 fase-2,4/0,6 KV|Canada 2025

01 Generelt

1.1 Prosjektbeskrivelse

50 kVA enfaset polmontert transformator ble levert til Canada i 2025. Merkeeffekten til transformatoren er 50 kVA med ONAN-kjøling. Høyspenningen er 2,4 kV, lavspenningen er 0,6 kV, de dannet en vektorgruppe av Ii6.

Designet for motstandskraft på tvers av nøkkelapplikasjoner-inkludert tette byområder, ekspansive landbruksmatere og kritisk kommersiell strømforsyning-kombinerer denne transformatoren en intern feildetektor (IFD) med anti-sporingsisolasjon. IFD gir prediktiv intelligens for å skifte vedlikehold fra reaktivt til proaktivt, og reduserer driftsstans, mens Anti-Tracking-huset sikrer urokkelig ytelse i områder med forurensing eller høy-fuktighet. Denne doble teknologien senker direkte de totale eierkostnadene for verktøy og styrker fellesskapets strømpålitelighet.

1.2 Teknisk spesifikasjon

167 kVA stangmontert transformator spesifikasjonstype og datablad

1.3 Tegninger

50 kVA stangmontert transformatordiagram tegning og størrelse.

02 Produksjon

2.1 Kjerne

Transformatoren har en viklet kjerne laget av korn-orientert silisiumstål. Denne sømløse designen minimerer kjernetap og magnetiseringsstrøm, og øker effektiviteten. Det reduserer også driftsstøy og forbedrer den mekaniske holdbarheten for lengre levetid.



2.2 Vikling

Denne transformatoren bruker avanserte aluminiumsviklinger, med lav-viklingen laget som en lagdelt folie og høyspentviklingen som en spiralformet spole. Denne kombinasjonen av folie-og-tråd sikrer utmerket mekanisk styrke og effektiv varmeavledning. Konstruksjonen helt i-aluminium tilbyr en lett og kostnadseffektiv-løsning uten at det går på bekostning av ytelsen.



2.3 Tank

Denne transformatoren er bygget for ultimat holdbarhet, og har en tank laget utelukkende av rustfritt stål. Dette materialvalget tilbyr overlegen strukturell integritet og motstand mot vær og kjemisk korrosjon. Den sømløse, sveisede konstruksjonen garanterer -lekkasjesikker drift og pålitelig ytelse i de mest krevende utendørs bruksområdene.



2.4 Sluttsamling

Den endelige monteringen av den enfasede-polede-transformatoren integrerer kjerne--og-spoleenheten, nøye forhånds-testet, i den rustfrie ståltanken som deretter fylles med renset dielektrisk væske. Denne kritiske prosessen utføres under streng vakuumtørking for å eliminere fuktighet, og sikre optimal isolasjonsintegritet. Viktige eksterne komponenter-bøssinger, IFD og anti-sporing-installeres deretter sikkert, og kulminerer i en fullstendig forseglet, robust og pålitelig enhet klar for flere tiår med bruk.





03 Testing

Den enfasede-polet-monterte transformatoren (modell: 50kVA-2,4/0,6kV) fra SCOTECH overholdt CSA C2.2-06(R2022) og CSA C802.1-13(R2022) standarder. Rutinemessige tester inkluderte måling av viklingsmotstand (HV: 0,5552Ω, LV: 36,26mΩ ved 31 grader), forholdstest (avvik: -0,02 % Mindre enn eller lik 0,5 %, vektorgruppe: Ii6), polaritetstest (additiv, kompatibel), tomgangstest (tap: 480W) (% til: 480W} strøm 0,95%), belastningstest (tap: 602W ved 85 grader, impedansspenning: 2,15% innenfor ±10% toleranse, totalt tap: 642W, effektivitet: 99,30% Større enn eller lik 99,20%), påført spenningstest (LV: 10kV for 10kV for 60s, stand ved ingen kollapsspenning 60s). 150Hz i 48s, ingen kollaps), isolasjonsmotstandsmåling (LV-HV til jord: 89,9GΩ), 20kPa trykklekkasjetest (12 timer, ingen lekkasje/deformasjon) og oljetest (dielektrisk styrke: 57,4kV, fuktighet: 9,4mg/kg, etc.).

04 Pakking og frakt

4.1 Pakking

Den enfasede transformatoren på - stang - er pakket i en robust trekasse laget av kryssfiner. Først er transformatoren pakket inn i plastfolie for å beskytte den mot fuktighet og støv. Trekassen er forsterket med metallhjørner for å øke strukturell stabilitet under transport, og den er merket med nødvendige håndteringssymboler (som løfteindikatorer, resirkuleringsmerker) og produktinformasjonsetiketter. Dessuten er kofferten plassert på en trepall, noe som muliggjør enkel lasting, lossing og transport via gaffeltrucker eller pallejekker.



4.2 Frakt

For transport under CIF Montreal, sendes de enfasede --polet --monterte transformatorene sjøveien. Selgeren er ansvarlig for å inngå kontrakt med transportøren, betale fraktkostnadene til Montreal Port og skaffe sjøforsikring. Transformatorene transporteres i tråd med maritime skipsfartsbestemmelser, med omhyggelig håndtering under lasting og transitt av fartøy for å sikre at de ankommer havnen i Montreal i god stand.





05 Nettsted og sammendrag

Oppsummert representerer vår enfasede-polede-transformator den optimale sammensmeltningen av innovasjon, holdbarhet og effektivitet. Med avanserte funksjoner som den viklede kjernen for reduserte tap, korrosjons-bestandig rustfri ståltank og en pålitelig aluminiumsfolie-viklet design, er den konstruert for å levere overlegen ytelse og lavere totale eierkostnader. Denne transformatoren er ikke bare en komponent, men en langsiktig-, pålitelig ressurs for å modernisere nettinfrastrukturen din, for å sikre trygg og stabil strømforsyning til lokalsamfunn i årene som kommer.
