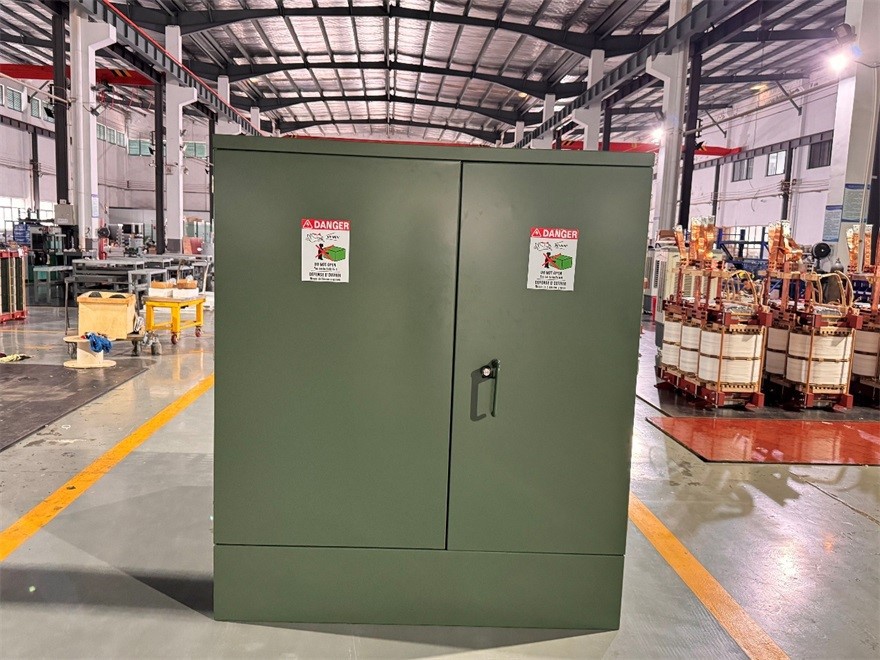

1500 kVA Pad Mount Transformer-13,8/0,46 kV|Guyana 2025
Kapasitet: 1500 kVA
Spenning: 13,8D-0,46Y/0,266 kV
Funksjon: med toppoljetermometer
Smart Grid Ready, Eco-Friendly Design – Pad-Monterte transformatorer for en bærekraftig morgendag.
01 Generelt
1.1 Prosjektbeskrivelse
I 2025 ble en 1500 kVA tre-fase pad-montert transformator levert til Guyana. Designet med ONAN-kjøling, opererer den med en primærspenning på 13,8D kV med et NLTC ±2×2,5% tappeområde, og en sekundærspenning på 0,46Y/0,266 kV, og danner en Dyn11 vektorgruppe. Dette prosjektet ble utviklet for å møte de spesifikke behovene til urbane distribusjonsnettverk, kommersielle parker og industrisoner, og sørger for effektiv konvertering og distribusjon av middels-til-lavspenning. Kunder i disse sektorene står overfor flere utfordringer:
Høyt elektrisitetsbehov krever stabilt, pålitelig distribusjonsutstyr for middels-til-lavspenning.
Komplekse utendørsmiljøer krever korrosjons-bestandige, værbestandige og høy-transformatorer.
Trange prosjekttidslinjer, med behov for rask levering og forenklet installasjon.
Økende krav til energieffektivitet og miljøvennlige løsninger.
Ved å utnytte våre tilpassede FoU-evner kan vi justere transformatorparametere i henhold til belastningskrav og sikre rask levering. Enhetene er CSA/UL-sertifisert og bygget med høy-beskyttende innkapsling og holdbare materialer for å garantere lang-stabil utendørsdrift. En kommersiell parkklient bemerket:
"Disse transformatorene var enkle å installere, kjørte feil-fri i et halvt år, og produsentens svar var raskt."
Dette prosjektet viser vår forpliktelse til å levere pålitelig, tilpasningsdyktig distribusjonsutstyr som driver sikker og effektiv drift for våre kunder.
1.2 Teknisk spesifikasjon
1500 kVA putemontert transformator spesifikasjonstype og datablad
|
Levert til
Guyana
|
|
År
2025
|
|
Type
Pad montert transformator
|
|
Standard
IEEE StdC57.12.34-2022
|
|
Nominell effekt
1500 kVA
|
|
Hyppighet
60 HZ
|
|
Fase
3
|
|
Mate
Løkke
|
|
Front
Død
|
|
Kjøletype
ONAN
|
|
Primær spenning
13,8D kV
|
|
Sekundær spenning
0,46Y/0,266 kV
|
|
Vikle materiale
Kopper
|
|
Vinkelforskyvning
Dyn11
|
|
Impedans
5.75%
|
|
Trykk på Changer
NLTC
|
|
Tapping Range
±2*2.5%
|
|
Ingen lasttap
2,1 kW
|
|
Ved belastningstap
15,4 kW
|
1.3 Tegninger
1500 kVA putemontert transformatordiagram tegning og størrelse.
 |
 |
02 Produksjon
2.1 Kjerne
Transformatoren har en høy-effektiv tre-, tre-leddet stablet kjerne laget av korn-orienterte silisiumstållamineringer, som minimerer ingen-lasttap og sikrer balansert magnetisk fluks. Den presisjons-lagdelte, isolerte designen reduserer vibrasjoner og støy samtidig som den forbedrer holdbarheten.
2.2 Vikling
Denne transformatoren bruker en optimalisert viklingsdesign med lav-foliespoler for forbedret strømkapasitet og høyspenningsspoler- for overlegen dielektrisk styrke. Transformatorens robuste spolekonstruksjon har presisjons-viklede kobber/aluminiumledere, vakuum-impregnert for maksimal isolasjonsintegritet og termisk ytelse. Denne kompakte, men slitesterke spole- og transformatorkonfigurasjonen sikrer effektiv kraftoverføring, utmerket kortslutningsmotstand og lang-pålitelighet i krevende distribusjonsapplikasjoner.
2.3 Tank
Denne 1500kVA pad-monterte transformatoren har en kraftig-tank for olje, laget av korrosjonsbestandig-stål med forsterket sveising for overlegen holdbarhet. Tanken er hermetisk forseglet for å forhindre fuktighet og forurensning, mens integrerte oljenivå-/trykkmålere muliggjør enkel overvåking. Denne robuste tanken for olje er designet for ulike miljøer og sikrer pålitelig isolasjon og kjøling, med radiatorer for forbedret termisk ytelse.
2.4 Sluttsamling
1. Viklingsinstallasjon:Skyv de tre-faseviklingene med høy-høyspenning og lav-spenning på den tre-kjernen, og sørg for riktig justering av isolasjonskomponentene.
2. Elektriske tilkoblinger:Koble viklingsledninger til trinnkoblere, bøssinger og andre komponenter, og fest og isoler koblingene.
3. Kjerne-Tørking av spiral:Plasser den sammensatte aktive delen (kjerne og viklinger) i en tørkeovn for vakuumtørking for å fjerne fuktighet og forbedre isolasjonen.
4. Tankinnsetting:Heis den tørkede aktive delen inn i tanken, fest støttestrukturer og sørg for riktig jording og mekanisk stabilitet.
5. Installasjon av tilbehør:Monter foringer, trykkavlastningsanordninger, oljenivåmålere og annet tilbehør, og tett alle grensesnitt.
6. Oljefylling og forsegling:Vakuum-fyll transformatorisolasjonsolje til spesifisert nivå, se etter lekkasjer og utfør endelige elektriske tester (f.eks. forhold, tåle spenning).
03 Transformatortestarmaturer
Aktiver tilkobling:For å koble massive teststrømkilder (som variabel-frekvensstrømforsyning eller impulsspenningsgeneratorer) til de forskjellige terminalene på transformatoren.
Simuler driftsforhold:For å skape miljøer kan en transformator støte på under reell drift eller feil, for eksempel høy spenning, høy strøm, kortslutninger og temperaturøkning.
Sørg for sikkerhet:For å garantere trygge isolasjonsavstander og pålitelig jording for høy-spenning og høy-strømkretser, og beskytte både personell og utstyr.
Forbedre nøyaktigheten:For å minimere impedans og tap introdusert av eksterne tilkoblinger, og sikre nøyaktigheten av måleresultatene.
Forbedre effektiviteten:Standardiserte armaturer tillater rask oppsett og testing, noe som forbedrer den totale testeffektiviteten betydelig.
04 Andre
4.1 DOE Energieffektivitet
Begrepet «DOE Energy Efficiency» for Pad-monterte transformatorer refererer til de obligatoriske minimumsstandardene for energieffektivitet fastsatt av det amerikanske energidepartementet. Disse standardene tar sikte på å forbedre den generelle netteffektiviteten ved å begrense ingen-last og belastningstap for disse kritiske komponentene i underjordiske distribusjonssystemer. For å overholde dette, må produsenter bruke avanserte materialer som-silisiumstål av høy kvalitet eller amorfe legeringer og optimalisere utformingen av kjerne- og spoleenheten. Følgelig fungerer oppfyllelse av DOE-standarder for energieffektivitet som et grunnleggende markedstilgangskrav for Nord-Amerika og en nøkkelindikator på transformatorens energibesparende ytelse- og livssykluskostnadseffektivitet-.
4.2 Gjennomføringsbrønn
En foringsbrønn er en komponent som brukes i elektrisk utstyr som transformatorer og brytere-den fungerer som en hul-hulromsgjennomføringsstruktur designet for å huse koblingsenheter som foringsinnsatser. Dens kjerneformål er å feste kabler og ledere sikkert inne i utstyret, og å muliggjøre pålitelige forbindelser mellom eksterne kabler og enheten ved å romme matchende innsatskomponenter. Som en kritisk grensesnittdel i kraftsystemer, spiller den en viktig rolle i å gi sikre og stabile forbindelser mellom høyspentkabler og elektrisk utstyr.
05 Nettsted og sammendrag
Plassering:Heis og sett transformatoren på det pre-støpte betongfundamentet, og sørg for riktig innretting og stabilitet.
Forbindelse:Avslutt og koble høy-- og lavspentkabler til foringene ved hjelp av pre-kabelterminaler. Gjenopprett alle jordingsforbindelser.
Forsegling:Fest tankdekselet godt i henhold til spesifisert momentsekvens og spesifikasjoner for å sikre fullstendig tankintegritet.
Oljefylling:Fyll tanken med olje til riktig nivå ved å bruke vakuumpåfyllingsmetoden for å eliminere luftlommer.
Testing og overlevering:Utfør nødvendige igangkjøringstester, installer beskyttelsesbarrierer og varselskilt, og fullfør sikkerhetsoverdragelsen.
